Отображение известных сигналов по результатам цифрового анализа на графиках панорам

Результатом цифрового анализа сигналов (опция DTest) является идентификация и классификация сигналов. Если анализируются сигналы сетей сотовой связи 2G, 3G и 4G, то кроме основного сигнала идентифицируются частоты соседних сигналов базовых станций. Информация о них передается в служебной информации анализируемого сигнала.
Частоты обнаруженных сигналов для наглядности и их идентификации можно выделить на графике панорам.

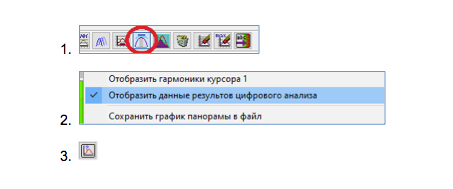

Для отображения известных частот, полученных по результатам цифрового анализа сигналов существует кнопка (1, рис.1). Так же, можно воспользоваться подпунктом (2, рис.1)  контекстного меню (правая кнопка мышки над полем графиков панорам).
Рисунок 1
Рисунок 1

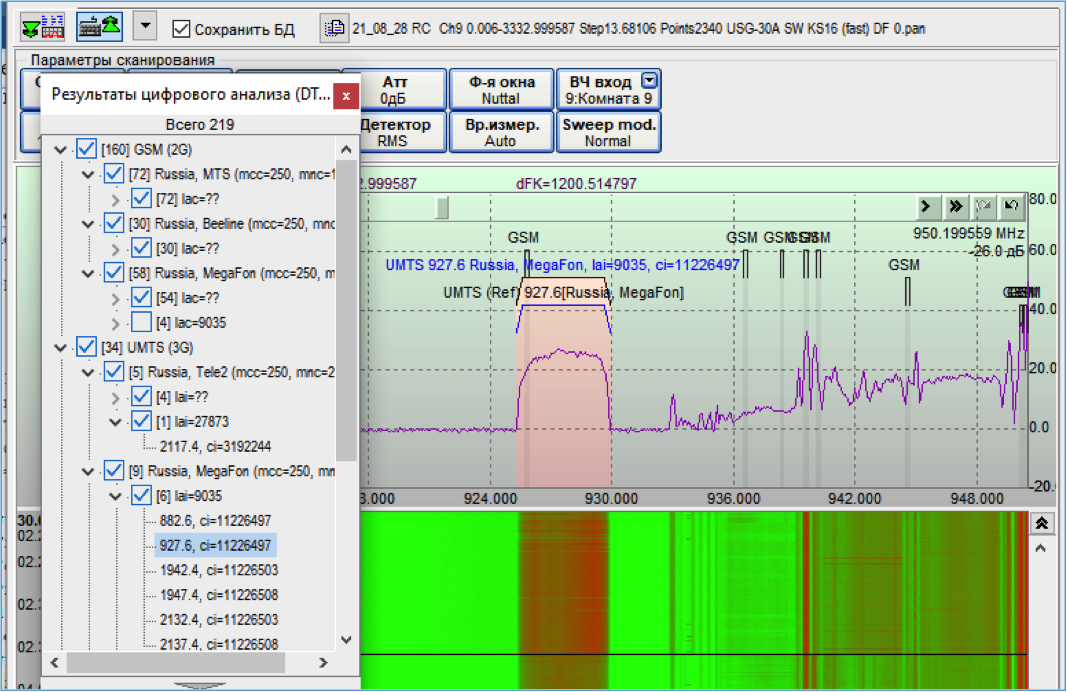

На графике панорам подсвечиваются диапазоны частот, занятые известными сигналами:

Если ширина полосы частот сигнала позволяет отобразить полную информацию о сигнале, то отображается данные об операторе, location area, и номере базовой станции. Иначе подписывается только стандарт связи.
Сигналы могут подписываться синим, черным и серым цветом.
  • Синим цветом подписываются сигналы, которые были непосредственно идентифицированы с помощью цифрового анализа (кнопка 3, рис.1);
  • Черным цветом подписываются сигналы, которые были индентифицированы по ссылкам в служебной информации проанализированных сигнало. У этих сигналов отсутствуют данные о location area, и номере базовой станции. В развернутой информации у этих сигналов существует надпись «(Ref) – «reference»).
  •  Серым цветом подписываются частоты UpLink (частоты мобильных устройств).

«Связанные» сигналы (те, которые имеют ссылки друг на друга) можно определить, наведя указатель мышки на название сигнала.

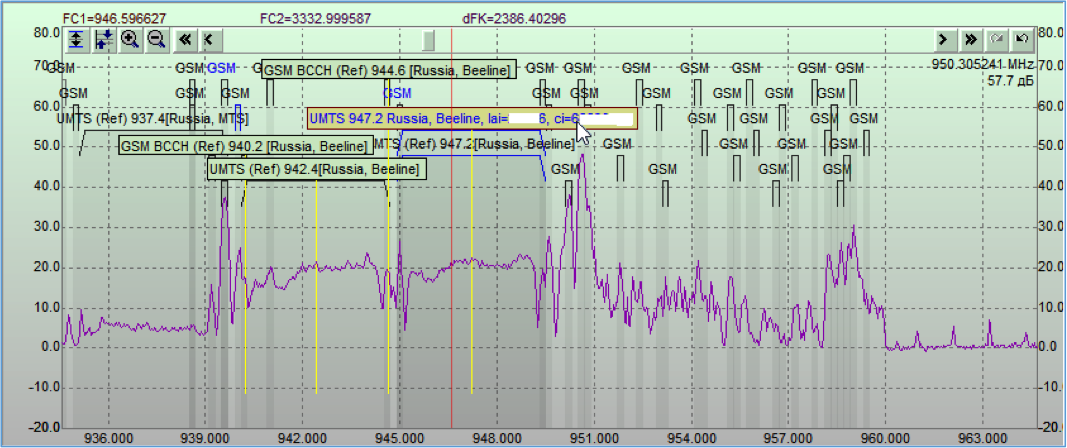

В данном примере мышка была наведена на проанализированный сигнал 947.2 МГц (Beeline) и программа выделила 3 связанных с ним сигнала, на которые была ссылка в служебной информации – 944.6, 940.2 МГц – GSM (2G) и 942.4 – UMTS (3G).

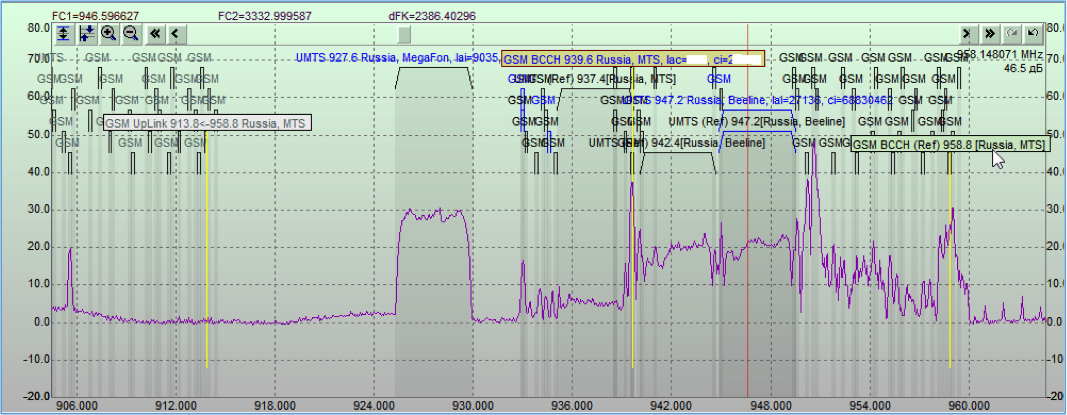

В данном примере указатель мышки был наведен на «черный» сигнал 958.8 МГц (MTS) и программа отобразила 2 связанных с ним сигнала – «синий» сигнал 939.6 МГц (сигнал, при анализе которого была обнаружена ссылка на 958.8 МГц) и «серый» сигнал 913.8 МГц (дуплексный сигнал мобильной станции для сигнала 958.8 МГц).

Выделенные сигналы можно «заблокировать» («Lock»). «Заблокированные» сигналы выделяются красной рамкой. Такие сигналы остаются выделенными после передвижения указателя мышки в другое место. Для блокировки выделения сигнала необходимо щелкнуть на нем левой или правой кнопкой мышки. Эта операция удобна для поиска связанных сигналов при перемещении графика панорам в другую частотную область или изменения масштаба графика панорам. «Заблокированные» сигналы остаются видимыми даже если отменено отображение стандарта сигнала, оператора или «locationarea».

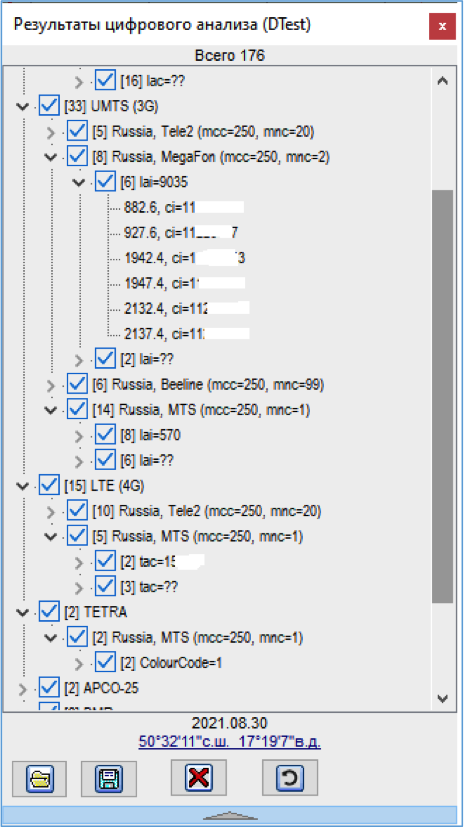

Дерево информации об обнаруженных сигналах.

Дерево информации об обнаруженных сигналах группирует обнаруженные сигналы по общим признакам: стандарту связи, оператору сети, району расположения (location area).

Дерево информации об обнаруженных сигналах отображается одновременно с отображением известных сигналов по результатам работы цифрового анализа.

В данном окне можно отключить отображение отдельных стандартов или операторов связи. Это удобно для того, чтобы урать часть информации с экрана и оставить для анализа только необходимые данные.


Если в программе одновременно используются несколько окон задачи «контроль диапазона частот», то дерево информации об обнаруженных сигналах будет актуально только для последнего окна, в котором была нажата кнопка (1, рис.1, рис. 5). Это важно для понимания какие данные отображаются в разных окнах.
Рисунок 5

Особое внимание необходимо уделить координатам точек измерений. Район измерений и анализа сигналов очень важен для анализа, так как изменение точки измерений на небольшое расстояние может привести к иной картине топологии сетей.

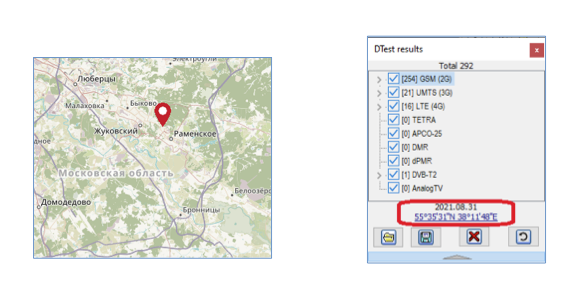

Координаты (если используется навигационный приемник или определены фиксированнюе координаты) и время первого зарегистрированного измерения отображаются в поле (2, рис. 5). Если щелкнуть мышкой на поле координат, то на карте (если установлена опция GEO) отобразится точка измерений.

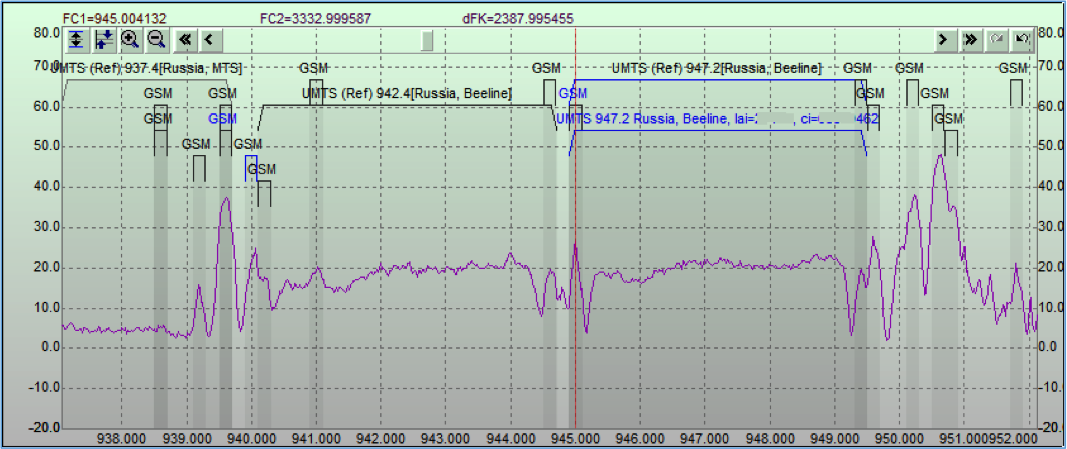

Если в окне дерева информации об обнаруженных сигналах кликнуть на частоту сигнала, то программа выделит этот сигнал более светлым цветом:


Кнопки (2, рис. 5) используются для загрузки, сохранения, удаления и восстановления информации об обнаруженных сигналах, которые отображаются на графике панорам.



Примечание 1. Для анализа цифровых сигналов в программе необходима опция DTest. Для отображения данных об обнаруженных сигналах опция DTest не требуется. Для отображения данных о сигналах можно загрузить файл ранее сохраненный программой с опцией DTest.

Примечание 2. Необходимо обратить внимание, что для многих сигналов поле район расположения (location area) не опеределен. Location aria не определяется для сигналов, полученных по ссылкам от проанализированного сигнала, так как в служебной информации этих данных нет.
